1.需求
在石油、天然气长输管线建设中,射线检测是管道焊缝焊接质量的重要保障。随着长输管线建设工程的不断展开,射线检测效率及检测成本越来越受到关注。四川迪派锐科技有限公司生产的管道焊缝射线数字成像检测系统(即WS系统),在满足SY/T4109-2013等相关标准前提下,在节约成本、提升效率方面,有着显著的优势。
2.解决方案

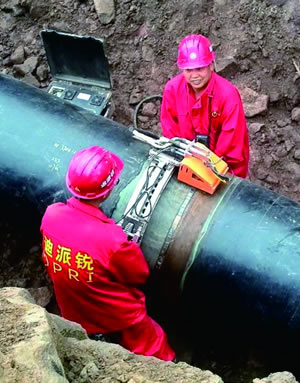

四川迪派锐科技有限公司依托国家X射线数字化成像仪器中心,推出了基于数字平板探测器的WS管道焊缝射线数字成像检测系统。
该系统具有如下优点:
(1)WS系统源在外相比传统胶片检测,可缩短至少50%的检测时间;
(2)WS系统源在内采用的磁控定位器,可准确定位周向光机;
(3)电气箱采用无风扇密封设计,防尘防水性能优异,可工作于泥泞的管道环境;
(4)可为WS系统配备宽温组件,适应严酷的高温、低温管道环境;
(5)不使用放射性同位素源,不产生额外辐射;
(6)不使用X射线成像胶片及化学药剂,更加环保;
(7)远程控制电脑采用无线传输,系统简洁高效;
(8)能够连续实时成像,可在现场对焊缝质量作出评判;
(9)焊缝检测信息以数据形式保存,更安全、更便捷;
(10)可通过一键式操作将评片结果生成评片报告。

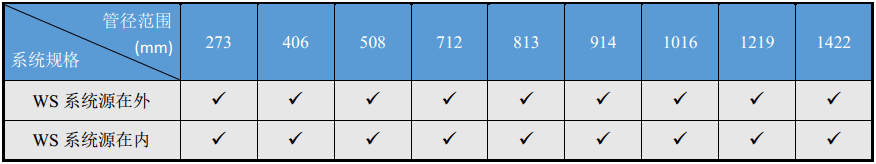

WS系统适用管道管径范围:
3.效益
在石油、天然气长输管线检测中,选用WS系统,可在保证焊缝检测质量前提下,显著提升工程检测效率、缩短工期、降低成本。

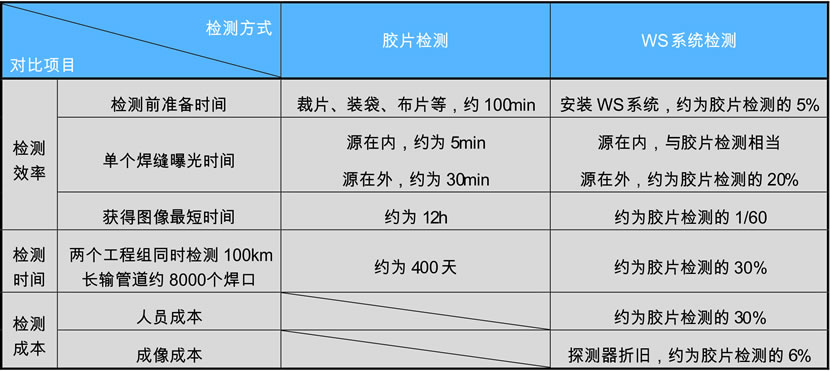

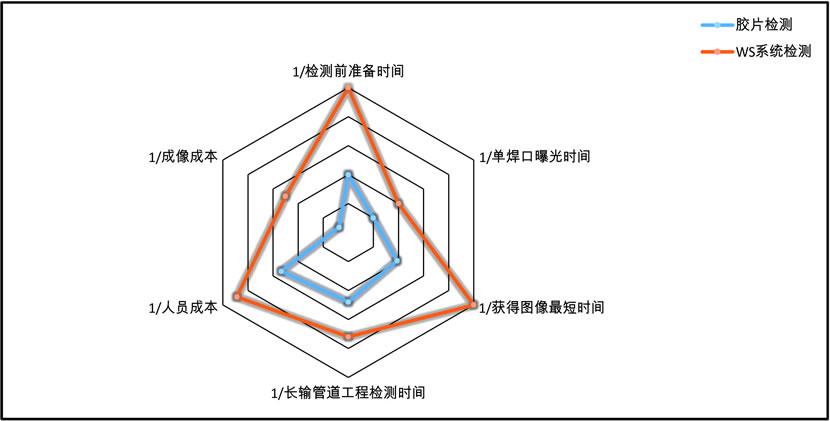

以管径为813mm,壁厚为11mm的100km长输管线为例,将WS系统检测与传统胶片检测,在检测效率、检测时间以及检测成本方面进行对比,归纳如下:
注:以上数据中,WS系统检测的成像成本为数字探测器设备折旧,胶片检测的材料成本为购买胶片及洗片液等费用,以上工程数据仅供参考。
|
